Positive Displacement vs Oval Gear Flow Meter: Perbedaan dan Cara Memilihnya

Perbedaan utama antara Positive Displacement (PD) vs Oval Gear Flow Meter terletak pada tingkatan kategorinya. Positive Displacement Flow Meter merupakan kategori teknologi pengukuran yang bekerja dengan mengukur volume fluida secara langsung melalui ruang ukur tertentu, sedangkan Oval Gear Flow Meter adalah salah satu jenis flow meter dalam kategori PD yang menggunakan dua rotor berbentuk oval untuk mengukur volume cairan yang mengalir. Keduanya banyak digunakan dalam aplikasi industri yang membutuhkan pengukuran volume dengan akurasi tinggi, terutama untuk fluida cair. Pemilihan jenis flow meter yang tepat perlu mempertimbangkan karakteristik fluida, viskositas, kapasitas aliran, tekanan operasional, serta kebutuhan akurasi agar sistem pengukuran dapat bekerja secara optimal dan andal.

Baca Juga : 6 Keunggulan Fuel Flow Meter Tokico & Rekomendasi Produk Terbaik

Secara fungsional, perbedaan bentuk rotor, seperti roots dan oval, memengaruhi performa Positive Displacement (PD) flow meter dalam berbagai aplikasi industri. Model roots-type PD, seperti Tokico FRL, dapat digunakan untuk kebutuhan pengukuran dengan kapasitas aliran besar dan fluida dengan viskositas tinggi sesuai spesifikasi produk, sedangkan oval gear PD, seperti Tokico CCG, cocok untuk aplikasi debit rendah (very low flow) yang membutuhkan pengukuran volume secara presisi dengan keluaran sinyal pulsa. Dalam aplikasi distribusi bahan bakar, Tokico Flow Meter Solar Mechanical dapat menjadi pilihan untuk mendukung pengukuran volume solar secara mekanis, dengan pemilihan tipe yang perlu disesuaikan dengan rentang debit, karakteristik fluida, tekanan operasional, dan tingkat akurasi yang dibutuhkan agar kinerja sistem pengukuran tetap optimal.

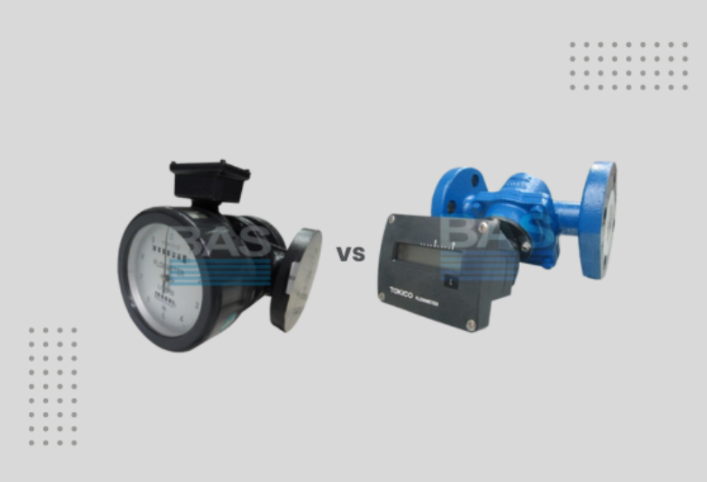

Perbedaan Positive Displacement vs Oval Gear Flow Meter

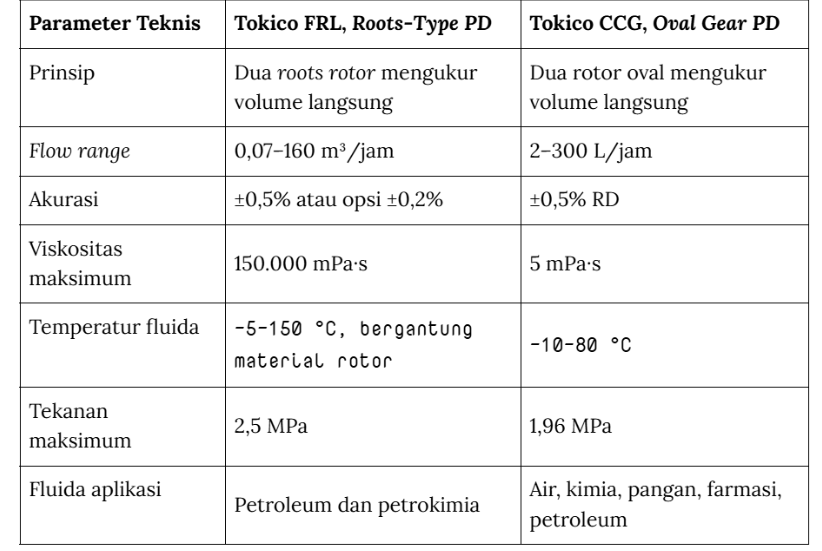

Perbandingan yang relevan untuk kebutuhan engineering harus melihat konfigurasi rotor dan batas kerja setiap model. Data Tokico menunjukkan perbedaan nyata pada kapasitas aliran, viskositas, temperatur, tekanan, serta jenis fluida aplikasi.

Spesifikasi teknis tersebut berasal dari Tokico System Solutions dan berlaku khusus untuk model FRL serta CCG, sehingga tidak dapat digeneralisasi untuk seluruh teknologi roots maupun oval gear. Oleh karena itu, pemilihan flow meter sebaiknya mempertimbangkan spesifikasi masing-masing model, karakteristik fluida, kapasitas aliran, tekanan operasional, dan kebutuhan akurasi pengukuran. Selain itu, penggunaan Aksesori Tokico Flow Meter yang sesuai juga penting untuk mendukung kinerja sistem, mempermudah proses instalasi dan pemeliharaan, serta menjaga keandalan pengukuran dalam jangka panjang. Pastikan setiap aksesori yang digunakan kompatibel dengan model flow meter dan sesuai dengan kebutuhan aplikasi industri Anda.

Data spesifikasi Tokico CCG menunjukkan bahwa oval gear flow meter tidak selalu dirancang untuk mengukur fluida dengan viskositas sangat tinggi. Pada model ini, batas viskositas tercatat sebesar 5 mPa·s dengan fokus pada pengukuran debit yang sangat kecil (very low flow). Oleh karena itu, pemilihan flow meter perlu mempertimbangkan karakteristik fluida dan rentang pengukuran yang dibutuhkan. Selain itu, memahami Cara Memeriksa Flow Meter juga penting untuk memastikan alat berfungsi dengan baik, mulai dari memeriksa kondisi fisik, mengevaluasi kestabilan aliran, hingga membandingkan hasil pengukuran dengan standar referensi yang sesuai. Pemeriksaan dan perawatan secara berkala dapat membantu mendeteksi potensi masalah lebih awal serta menjaga akurasi dan keandalan sistem pengukuran.

Bagaimana Desain Rotor Memengaruhi Pengukuran?

Pada Tokico FRL, dua rotor tipe roots berputar berlawanan arah tanpa kontak langsung untuk memindahkan volume fluida pada setiap siklus pengukuran. Konfigurasi ini mendukung pengukuran fluida petroleum dengan kapasitas aliran relatif besar dan viskositas tinggi sesuai spesifikasi model. Dalam aplikasi pengukuran bahan bakar diesel, Akurasi Flow Meter Solar menjadi faktor penting untuk memastikan volume solar yang tercatat sesuai dengan jumlah fluida yang dialirkan. Oleh karena itu, pemilihan Tokico FRL perlu mempertimbangkan rentang debit, karakteristik fluida, tekanan operasional, serta kondisi instalasi. Pemeriksaan dan kalibrasi berkala juga diperlukan untuk menjaga keandalan hasil pengukuran dan meminimalkan potensi penyimpangan selama operasional.

Lihat Produk Kami : Tokico Digital 1 1/2 Inchi Seri FRL

Tokico CCG menggunakan dua rotor oval yang membentuk ruang ukur berulang selama rotasi. Pergerakan rotor dideteksi oleh pulse sensor sehingga hasil pengukuran dapat diteruskan sebagai sinyal ke sistem eksternal.

Lihat Produk Kami : Tokico Digital 2 Inchi Seri FRL

Perbedaan desain tersebut memengaruhi flow range, pressure loss, karakteristik fluida, dan kebutuhan pemeliharaan. Karena itu, pemilihan meter perlu dimulai dari kondisi proses aktual, bukan hanya diameter sambungan atau teknologi rotor.

Parameter yang Harus Diverifikasi Sebelum Memilih Flow Meter

Agar spesifikasi meter sesuai dengan kondisi operasi pabrik, tim engineering perlu mengevaluasi parameter yang berpengaruh langsung terhadap performa pengukuran. Pemeriksaan berikut sebaiknya dilakukan sebelum model dan ukuran meter dikunci.

- Flow range: Cocokkan minimum, normal, dan maximum flow dengan measuring range meter. Ketiga kondisi aliran tersebut harus berada dalam rentang kerja yang ditetapkan pabrikan agar meter beroperasi sesuai spesifikasi.
- Viskositas dan temperatur: Gunakan viskositas pada temperatur proses aktual, bukan hanya data referensi. Batas temperatur juga harus sesuai dengan material rotor, seal, bearing, dan body meter.
- Tekanan dan material: Verifikasi maximum working pressure terhadap tekanan operasi maupun kondisi surge. Wetted material harus kompatibel dengan fluida untuk menekan risiko korosi, degradasi material, atau kontaminasi proses.
- Akurasi dan output: Tentukan kebutuhan akurasi berdasarkan fungsi monitoring, totalisasi, batching, atau transaksi. Selanjutnya, cocokkan jenis output meter dengan PLC, DCS, batch controller, dan arsitektur kontrol pabrik.
- Kondisi fluida dan instalasi: Periksa kemungkinan entrained air, gas, padatan, orientasi pemasangan, akses servis, serta kebutuhan proving. ISO 2714:2017 tidak mencakup two-phase flow dengan gas atau padatan.

Kapan Memilih Roots-Type PD atau Oval Gear PD?

Pemilihan akhir harus mengikuti operating envelope model, karakteristik fluida, dan fungsi pengukuran. Untuk contoh Tokico FRL dan CCG, kebutuhan proses dapat dibedakan melalui dua skenario teknis berikut.

1. Pilih Roots-Type PD untuk Kapasitas dan Viskositas Tinggi

Tokico FRL sesuai untuk metering petroleum atau petrokimia dengan flow rate hingga 160 m³/jam dan viskositas sampai 150.000 mPa·s. Tekanan kerjanya mencapai 2,5 MPa dengan opsi akurasi ±0,2%.

Model ini lebih relevan ketika proses membutuhkan flow meter untuk fluida viskositas tinggi sekaligus kapasitas aliran besar. FRL juga dapat dipasang secara horizontal maupun vertikal sesuai persyaratan instalasi Tokico.

2. Pilih Oval Gear PD untuk Very Low Flow dan Pulse-Based Measurement

Tokico CCG lebih sesuai untuk proses dengan flow rate 2–300 L/jam dan viskositas maksimum 5 mPa·s. Model ini mendukung pengukuran volume pada aplikasi debit rendah dengan pulse output.

Dengan temperatur operasi −10–80 °C dan tekanan maksimum 1,96 MPa, CCG dapat diterapkan pada air, kimia, pangan, farmasi, serta petroleum. Kesesuaian material tetap harus diverifikasi melalui datasheet model.

Dalam menentukan Positive Displacement vs Oval Gear Flow Meter, evaluasi harus berangkat dari data proses dan spesifikasi terverifikasi. Tokico Flow Meter Indonesia dapat membantu perusahaan menyeleksi konfigurasi berdasarkan kebutuhan metering dan sistem industri.

FAQ

1. Apakah oval gear flow meter termasuk positive displacement flow meter?

Ya. Oval gear flow meter merupakan salah satu desain positive displacement flow meter karena volume dihitung dari ruang ukur yang terbentuk selama rotasi rotor, kemudian jumlah putaran digunakan untuk menentukan total volume.

2. Apakah positive displacement flow meter memerlukan straight pipe?

Kebutuhannya bergantung pada desain dan instruksi pabrikan. KOBOLD DOE, misalnya, tidak memerlukan flow-profile conditioning atau straight pipe run, tetapi ketentuan tersebut tidak otomatis berlaku pada semua model positive displacement flow meter.

3. Parameter apa yang paling penting untuk metering minyak?

Parameter utama meliputi flow range, viskositas, temperatur, tekanan kerja, wetted material, dan target akurasi. Untuk aplikasi transaksi, kebutuhan proving, approval, serta persyaratan legal metrology juga harus diverifikasi sebelum pembelian.

4. Apakah positive displacement flow meter dapat digunakan untuk custody transfer?

Bisa, selama sistem memenuhi persyaratan metrologi dan approval yang berlaku. ISO 2714 membahas displacement meter untuk aplikasi fiskal atau custody transfer, sedangkan OIML R 117:2019 relevan untuk sistem pengukuran dinamis cairan selain air.

Referensi teknis: Tokico System Solutions untuk spesifikasi FRL dan CCG; ISO 2714:2017 untuk aplikasi displacement meter; KOBOLD untuk prinsip dan variasi spesifikasi oval gear; dan OIML R 117:2019 untuk legal metrology.
