Prosedur Instalasi Flow Meter: Metode, Lokasi & Proses Pemasangan

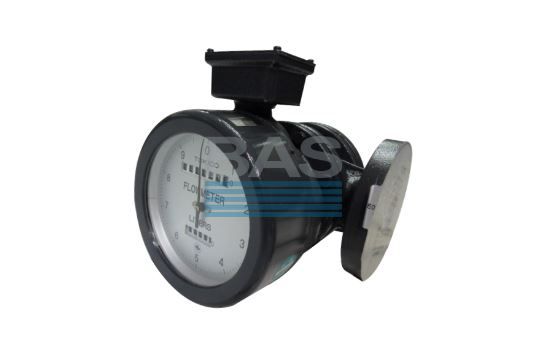

Deskripsi: FLow meter yang digunakan untuk mencatat jumlah konsumsi air
Mengukur aliran dengan tepat sangat penting dalam berbagai aplikasi industri. Ketepatan ini bergantung pada pemilihan dan cara instalasi flow meter yang benar. Berikut ini panduan lengkap tentang prosedur dan cara instalasi flow meter solar manual untuk memastikan kinerja optimal dan pembacaan yang akurat.
Cara Menentukan Lokasi Instalasi Flow Meter yang Tepat
Deskripsi: flow meter elektromagnetik yang dipasang di tanah
Pemilihan lokasi pemasangan atau authorized service center flow meter yang tepat sangat penting untuk memastikan akurasi pengukuran flow meter. Lokasi yang harus diperhatikan adalah instalasi upstream dan downstream.
Namun sebelum memulai instalasi, pastikan Anda memiliki alat dan bahan berikut:
- Kunci Pas 30/32
- Gasket Flange 6 Inchi
- Baut + Ring + Mur M20 L=90
- Flange 6” JIS 20K
Menentukan Jarak Instalasi Upstream
Supaya bisa menentukan jarak instalasi upstream, ini yang perlu diperhatikan.
1. 5D terhadap Elbow
Hindari memasang flow meter di dekat siku pipa (elbow). Aliran fluida yang berbelok tajam di siku pipa dapat menyebabkan turbulensi yang mengganggu akurasi pengukuran. Jarak minimal yang direkomendasikan antara flow meter dan elbow adalah 5D, di mana D adalah diameter pipa.
2. 5D terhadap Tee
Sama seperti elbow, tee juga dapat menyebabkan turbulensi pada aliran fluida. Oleh karena itu, jarak minimal yang direkomendasikan antara flow meter dan tee adalah 5D.
3. 10D terhadap Valve
Katup (valve) dapat menghasilkan aliran fluida yang tidak stabil. Untuk memastikan akurasi pengukuran, pasang flow meter minimal 10D dari katup.
Jarak Instalasi Downstream
Untuk menentukan jarak instalasi downstream, yang perlu diperhatikan adalah 2D terhadap elbow. Aliran fluida setelah melewati elbow masih bisa terpengaruh oleh turbulensi. Oleh karena itu, pasang flow meter minimal 2D di hilir (downstream) elbow.
Metode Instalasi Flow Meter
![pemasangan flow meter pada pipa.JPG pemasangan flow meter pada pipa](https://tokicoflowmeterindonesia.com/storage/images/article_1718259640.jpg)
Deskripsi: flow meter di ruang ketel
Berikut penjelasan detail mengenai metode instalasi flow meter:
Arah Fluida
Dengan memperhatikan arah fluida, metode instalasi yang dilakukan adalah:
Baca Juga : Jasa Kalibrasi Flow Meter Solar Tokico, Ini Rekomendasinya
1. Mencegah koneksi dengan aliran fluida yang mengarah ke bawah. Flow meter umumnya dirancang untuk beroperasi dengan aliran fluida yang naik. Pemasangan dengan arah fluida turun dapat menyebabkan pembacaan yang tidak akurat atau bahkan kerusakan pada flow meter.
2. Pastikan orientasi aliran cocok dengan arah indikator panah pada meteran aliran. Setiap flow meter memiliki tanda panah yang menunjukkan arah aliran fluida yang benar. Pastikan Anda memasang flow meter sesuai dengan arah yang ditunjukkan oleh tanda panah tersebut.
Posisi Instalasi
Dengan memperhatikan posisi instalasi, metode instalasi yang dilakukan adalah:
1. Upayakan penempatan perangkat dalam posisi yang meminimalkan kemungkinan terperangkapnya udara di dalam alat pengukur aliran. Adanya udara yang terjebak dalam flow meter dapat menyebabkan pembacaan yang tidak akurat.
2. Pastikan flow meter terpasang dengan kokoh dan stabil. Getaran yang berlebihan dapat memengaruhi akurasi pengukuran flow meter.
Proses Pemasangan Flow Meter
Deskripsi: pekerja yang menggunakan flow meter pipa ultrasonik
Lihat Produk Kami : Tokico Reset 1 1/2 Inchi Seri FRO
Berikut ini cara memasang flow meter dengan benar:
Pemasangan flow meter:
1. Pegang flow meter dengan kedua tangan.
2. Hindari menjatuhkan flow meter karena dapat menyebabkan kerusakan.
3. Pastikan gasket terpasang dengan benar pada posisi yang sesuai.
4. Gunakan gasket yang sesuai dengan jenis fluida yang akan diukur.
5. Posisikan pemasangan flow meter pada pipa sesuai dengan arah aliran fluida.
6. Gunakan baut, mur, dan ring untuk mengencangkan flow meter pada pipa.
7. Kencangkan baut dan mur secara silang agar tidak terjadi kebocoran.
Lihat Produk Kami : Tokico Reset 2 Inchi Seri FRO
Pemasangan ground cable:
1. Hubungkan salah satu ujung ground cable ke terminal grounding pada flow meter.
2. Kencangkan sambungan dengan menggunakan kunci inggris.
Verifikasi:
1. Alirkan air melalui flow meter dengan perlahan.
2. Periksa sambungan flange pada flow meter untuk memastikan tidak ada kebocoran.
3. Pastikan arah aliran air mengikuti tanda yang ada pada flow meter.
4. Lakukan pengetatan sambungan jika diperlukan.
Menonaktifkan pompa atau tutup valve:
1. Matikan pompa yang mengalirkan air ke flow meter.
2. Atau, tutup valve yang ada di upstream flow meter untuk menghentikan aliran air.
Pemasangan Kabel:
1. Buka bagian belakang converter flow meter dengan memutarnya.
2. Buka cable gland pada converter.
3. Masukkan kabel ke dalam cable gland dan kencangkan.
4. Pasang kabel pada socket dengan tanda L dan N pada converter. Pastikan kabel terpasang dengan benar dan kencang.
5. Kencangkan cable gland.
6. Tutup converter dan kencangkan.
Setting dan Pembacaan:
1. Hidupkan listrik ke flow meter.
2. Hidupkan pompa atau buka valve untuk mengalirkan air kembali.
3. Perhatikan layar/display pada converter. Layar akan menunjukkan informasi tentang aliran air, seperti debit air, total volume air, dan kecepatan aliran air.
4. Untuk setting dan perubahan parameter, seperti unit pengukuran, alarm, dan lainnya, silakan merujuk pada operation manual dari flow meter yang Anda beli. Operation manual biasanya berisi panduan detail tentang cara setting dan pembacaan flow meter.
Dengan mengikuti langkah-langkah dan prosedur yang dipaparkan dalam artikel ini, Anda dapat memastikan bahwa cara instalasi flow meter Anda terpasang dengan benar dan siap untuk digunakan. Tokico Flow Meter Indonesia siap membantu Anda dalam memilih, memasang, dan mengoperasikan flow meter yang tepat untuk kebutuhan Anda. Kunjungi website kami sekarang!
